کابلشو و رابط (مف)

کابلشو فول بیمتال چیست؟

اتصال دو سر کابل فشار ضعیف و یا سرکابل فشار ضعیف ، فشار متوسط و یا فشار قوی به تغذیه کننده و یا مصرف کننده توسط قطعه ای فلزی به نام کابلشو (Cable Lug) انجام میپذیرد.

کابلشو ها از نظر جنس ( کابلشو مسی – کابلشو آلومینیومی – کابلشو دو فلزی یا بیمتال – کابلشو فول بیمتال ) ، نحوه برقراری تماس با دو هادی کابل ( کابلشو پرسی – کابلشو پیچی ) و از نظر شکل و مشخصات بخش انتهایی کابلشو ( کابلشو تخت – کابلشو میله ای – کابلشو دو سوراخه - ...) به انواع مختلف تقسیم بندی میشوند.

انتخاب درست کابلشو برای هر کابردی مشخصا از اهمیت زیادی برخوردار است.

کابلشو ها را میتوان برای هر سطخ و ولتاژی به کار گرفت ، اما میباست توجه نمود که برای اتصالات با جریان الکتریکی زیاد از کابلشو فشار قوی و برای اتصالات با جریان الکتریکی اندک از کابلشو فشار ضعیف استفاده نمود.

کابلشو فول بیمتال:

از کابلشو فول بیمتال می توان جهت  اتصال یک کابل با هادی مسی یا آلومینیومی به شینه یا سایر تجهیزات مسی یا  آلومینیومی استفاده نمود. در تولید این کابلشو طی یک فرایند آبکاری خاص، یک لایه نهایی قلع بر روی آلومینیوم قرار می گیرد. قابل ذکر است کابلشوهای فول بیمتال جایگزین مناسبی برای کابلشو های بیمتال DTL2 نیز می باشند.

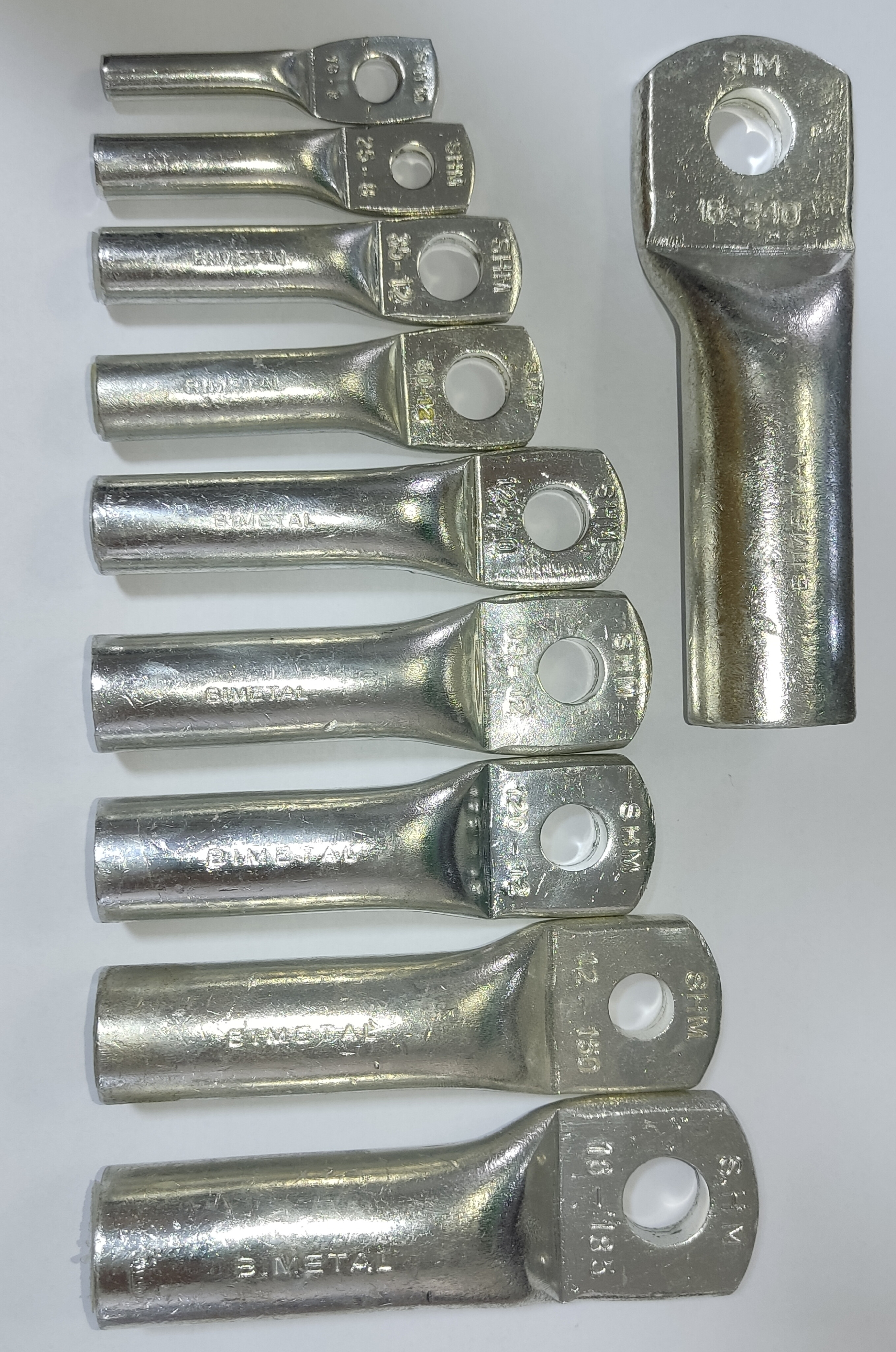

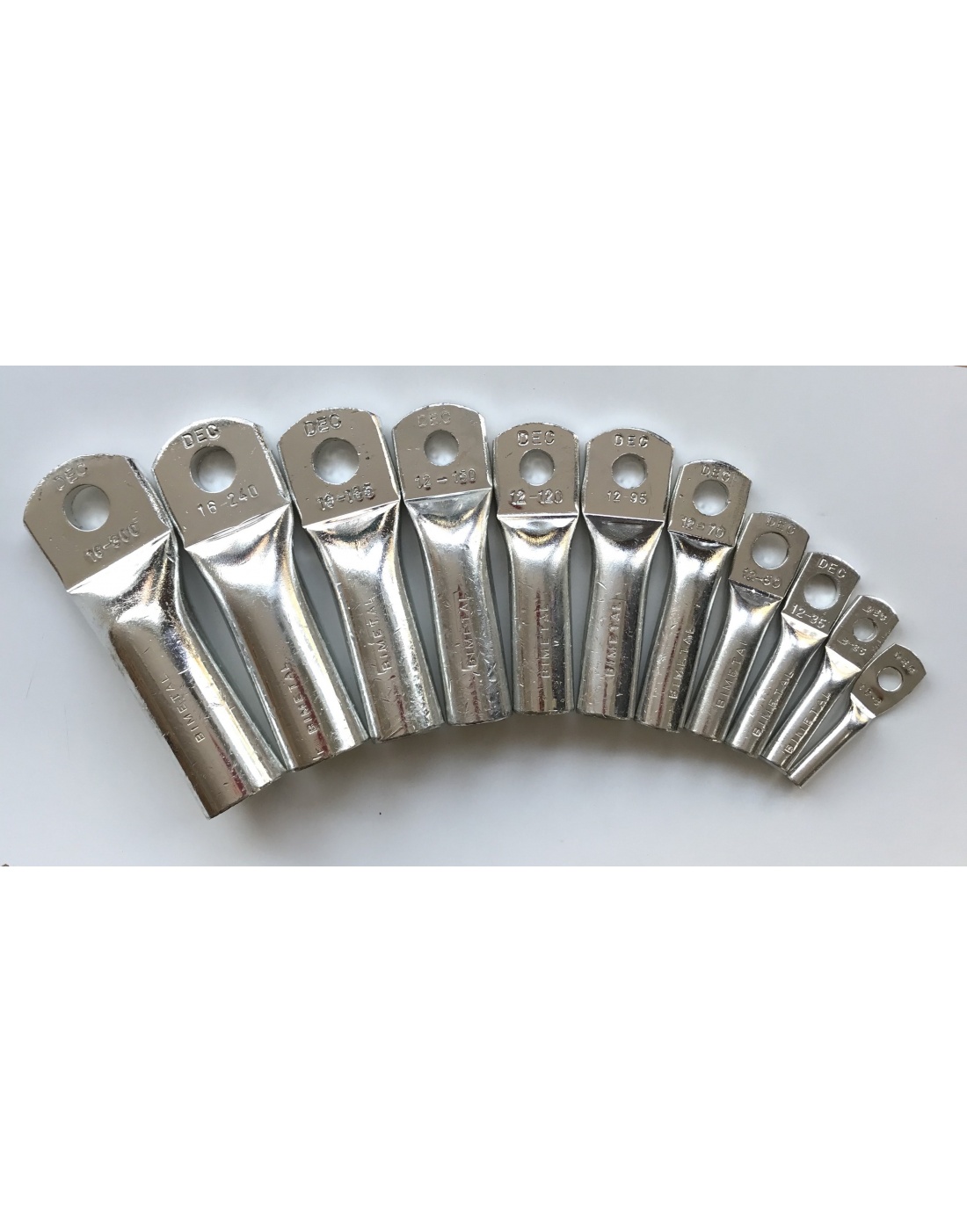

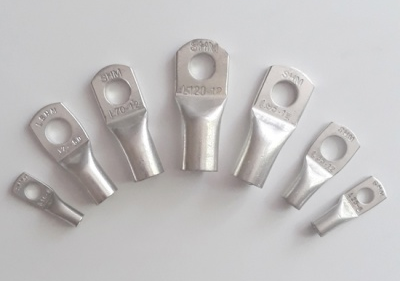

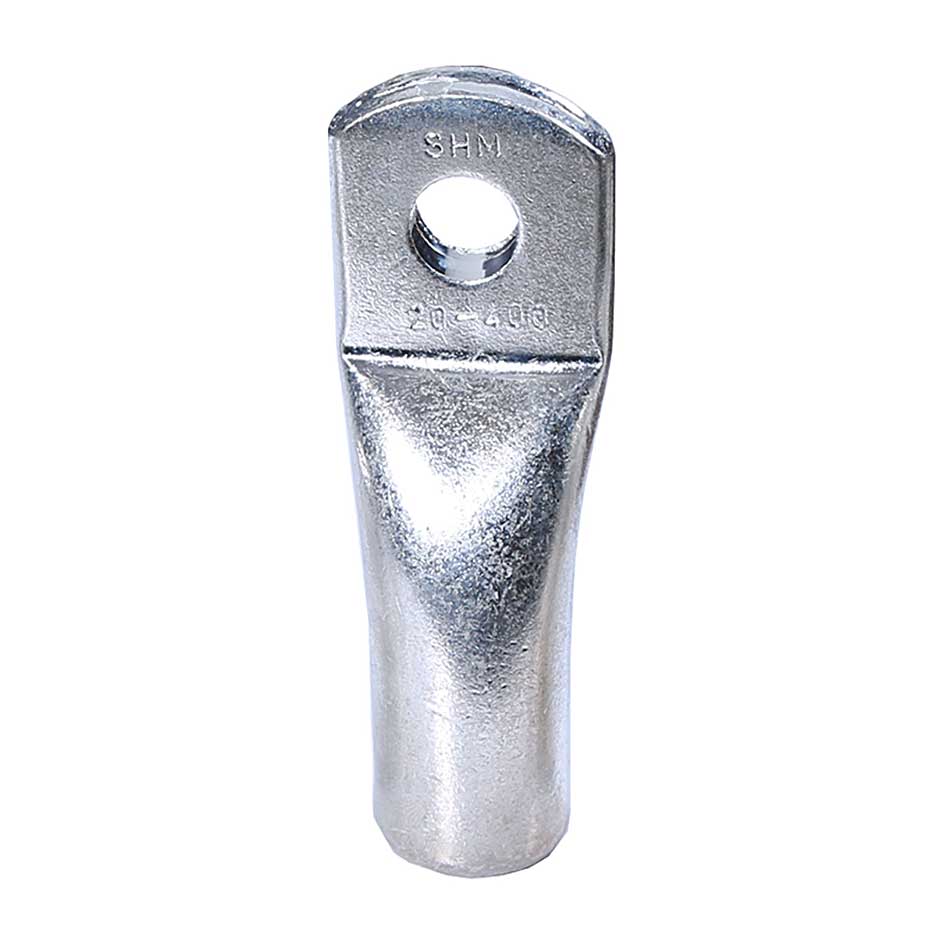

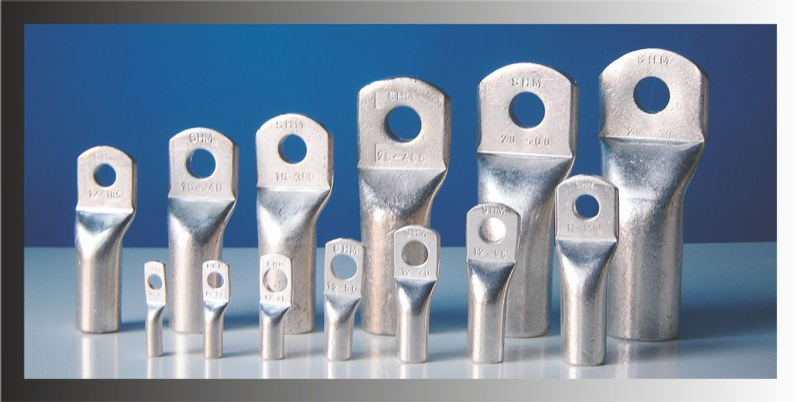

کابلشو فول بیمتال SHM شاهین مفصل

کابلشو فول بیمتال SHM شاهین مفصل در تولید این کابلشو طی یک فرآیند آبکاری خاص ,یک لایه نهایی قلع بر روی آلومینیوم قرار میگیرد لذا این کابلشو می تواند جهت اتصال یک کابل با هادی مسی یا آلومینیومی به شینه یا سایر تجهیزات مسی یا آلومینیومی مورد استفاده قرار گیرد قابل ذکر است کابلشوهای فول بیمتال جایگزین مناسبی برای کابلشوهای بیمتالDTL2نیز می باشند. این کابلشو ها در مقایسه با کابلشو های بیمتال دوام بیشتری دارند . این کابلشو ها بصورت یک تکه ساخته شده و حاصل اتصال دو قطعه از جنس الومینیوم و مس نمیباشد. معمولا در کابلشو های بیمتال دو جنسی پس از گذشت زمان نشت الکتریکی باعث جریان کشی و در نهایت نیاز به تعویض کابلشو میباشد. یکی از مهمترین مزایای کابلشو های فول بیمتال فرایند ساخت کم هزینه تز نسبت به نمونه بیمتال است.

کابلشو های بیمتال در بازار با نام کابلشو آلومینیوم به مس نیز نامیده میشود.

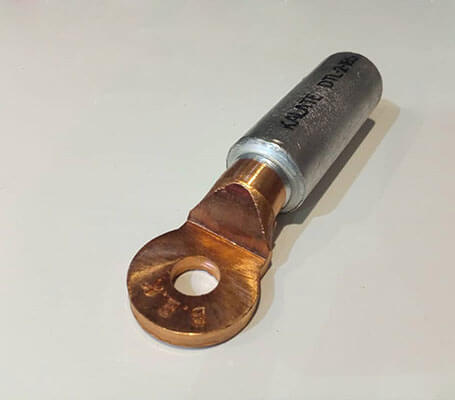

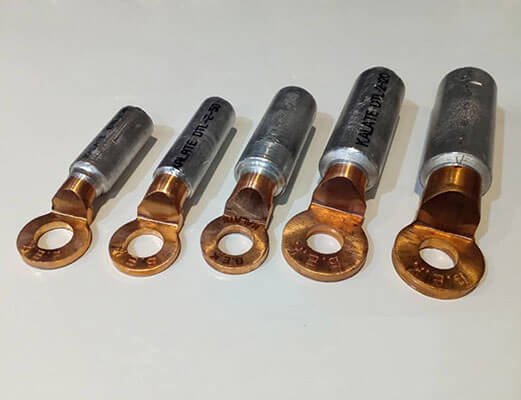

کابلشو بیمتال DTL2:

از کابلشو بی متال DTL2  جهت اتصال یک کابل با هادی آلومینیومی به شینه یا سایر تجهیزات مسی استفاده می شود. در این نوع کابلشو قسمت مس به آلومینیوم با روش جوش اصطکاکی متصل می گردد. این اتصال  از استحکام کافی برخوردار بوده و مقاومت الکتریکی بسیار اندکی دارد.

کابلشو بی متال DTL2 کلاته یکی از انواع گوناگون اتصالات کابل از برند باکیفیت برتر اتصال کلاته می باشد . به طور معمول جریان عبوری از کابل ها بالاتر از سیم های معمولی است و این جریان عبوری متناسب با سایز کابل می باشد. در زمان اتصال کابل به کابل دیگر یا شین ها یا سایر تجهیزات، نیاز است از اتصالات مناسب استفاده شود تا نکات ایمنی به خوبی رعایت شود. عدم رعایت نکات ایمنی باعث به وجود آمدن خطراتی همچون آسیب به تجهیزات، اتصال کوتاه، ذوب شدن سیم ها یا تجهیزات و آتش سوزی می شود.

برای جلوگیری از خطرات ذکر شده باید در انتخاب اتصالات بسیار دقت کرد و نوع مناسب و باکیفیت را اتخاذ نمود . اولین مورد جریان عبوری از کابل می باشد که همانطور که گفته شد با سایز کابل و سیم ارتباط مستقیم دارد. به همین منظور شما باید از اتصال مناسب سایز سیم های خود بهره ببرید. کابلشو استاندارد با سایز مناسب این اطمینان را به شما می دهد که جریان به خوبی از نقطه ی اتصال منتقل شود و از بروز حرارت در نقطه تماس و ایجاد خطر جلوگیری می کند.

برای بررسی بهتر کابلشو بی متال DTL2  کلاته ابتدا بهتر است بدانید که این اتصالات دارای چه مشخصه هایی می باشند. کابلشو در تیپ های گوناگون تولید می شود، متداول ترین مدل آن مدل پرسی می باشد که برای محکم کردن سیم در کابلشو باید از دستگاه پرس مناسب استفاده کرد. این عمل پرس هم باعث محکم شدن سیم در کابلشو می شود و هم تضمین کننده برقراری تماس خوب سیم با کابلشو و جریان دهی صحیح بین این دو خواهد بود. کابلشو ها تیپ های دیگری همچون کابلشو لحیمی و کابلشو پیچ خور نیز دارند که در شرایط مختلف نیز امکان بکار گیری آن ها وجود دارد.

در استفاده از اتصالات باید به جنس متریال دو سر اتصال توجه نمود و با توجه به نیاز انتخاب کرد برای مثال برای سیم مسی باید از کابلشو و اتصالات مسی و برای سیم آلومینیوم از کابلشو و اتصالات آلومینیومی بهره برد. در شرایطی که جنس متریال دو سر اتصال متفاوت باشد باید از اتصالات بیمتال استفاده کرد.

با دقت به اطلاعات درج شده در مشخصات کابلشو در اولین وهله متوجه دو عدد خواهید شد که اولین عدد نشان دهنده سایز سیم مناسب و دومین عدد سایز سوراخ یا پیچ مناسب برای بستن کابلشو می باشد. به عنوان مثال کابلشو 95 ، 12 یعنی ، قابل استفاده برای سایز سیم 95 می باشد و سایز سوراخ یا پیچ مناسب برای بستن آن 12 خواهد بود.

با افزایش قیمت جهانی مس تمامی کشورها بر آن شدند که به ناچار به جای فلز مس در صنعت بزرگ برق فلز دیگری را جایگزین آن کنند و در نتیجه مصرف آلومینیوم و کابل آلومینیوم رو به افزایش گذاشت.

از طرفی به دلیل فعل و انفعالاتی که در محل اتصال دو فلز ناهمجنس در هنگام عبور جریان برق اتفاق می افتد می بایست از کابلشو هایی استفاده کرد که محل ورود کابل، آلومینیوم و محل اتصال آن از جنس مس باشد.

همچنین اگر اتصال دو فلز در شرایط خاص به صورت صحیح انجام نشده باشد جوش از استحکام لازم بر خوردار نبوده و در هنگام عبور جریان برق مقاومت کرده و خطر آفرین خواهد بود. کابلشو بی متال DTL2 کلاته برای اتصال کابل آلومینیوم به شین یا نقطه اتصال مسی یک راه حل بسیار با کیفیت و ایمن می باشد.

کابلشو بی متال DTL2 از برند برتر اتصال کلاته (BEK) و ترکیب آلومینیم و مس با آلیاژ TPC و خلوص 99.99% می باشد. این اتصال منطبق بر استاندارد DIN46235 تولید می شود و در اختیار کاربران عزیز قرار می گیرد.

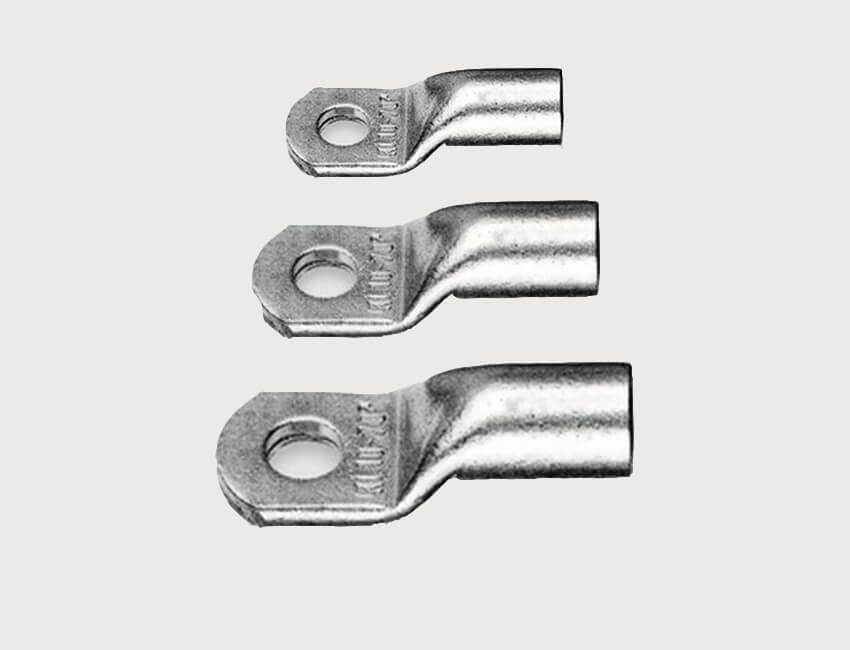

کابلشو مسی چیست؟

همانطور که گفتیم یکی از انواع کابلشو مسی نوع مسی آن نیز می باشد. این مدل کالای برق بیشتر میزان استفاده را در صنعت برق به خود اختصاص می دهد. و بصورت کامل از آلیاژ مس تولید گردیده و با آبکاری قلع به مشتریان ارائه می شود.

کابلشو برق به دلیل رسانایی بالا و ایمنی مناسب بهترین گزینه برای تجهیز در انواع تابلوهای برقی نیز می باشد. البته نوع سیم و کابل و سیستم تابلو خود عاملی بر تعیین این مدل از کالاهای برقی می باشد. که بسته به نقشه تاسیسات برق و نظر برقکار مشخص می گردد.

لازم به ذکر بوده که این نوع از محصولات در صنعت برق توسط ایزار و تجهیزات مخصوص نصب می گردد. اصلی ترین ایزار برای نصب این محصولات به سیم و کابل آموزش پرس کابلشو نام دارد. این ابزار در دو نوع هیدرولیک و دستی با سر لقمه های گوناگون استفاده می کردد.

کابلشو مسی برای اتصال سیم مسی یا کابل مسی به تابلوهای برق می باشد . این سرسیم ها سایزهای مختلفی دارد که جنس اینها از مس بوده و خلوص مس آنها ۹۹/۹ در صد می باشد . و همه سر سیم ها دارای آبکاری قلع می باشد که از سولفاته شدن مس جلوگیری کند .از شرکت های تولید کننده کابلشو میتوان به شرکت کلوته اشاره کرد که سر سیم های پایه بلند سرسیم های جنس خوب تولید میکند . از مارک های این کالا میتوان به کلوته و شاهین مفصل و رحیل و کلاته  اشاره کرد .

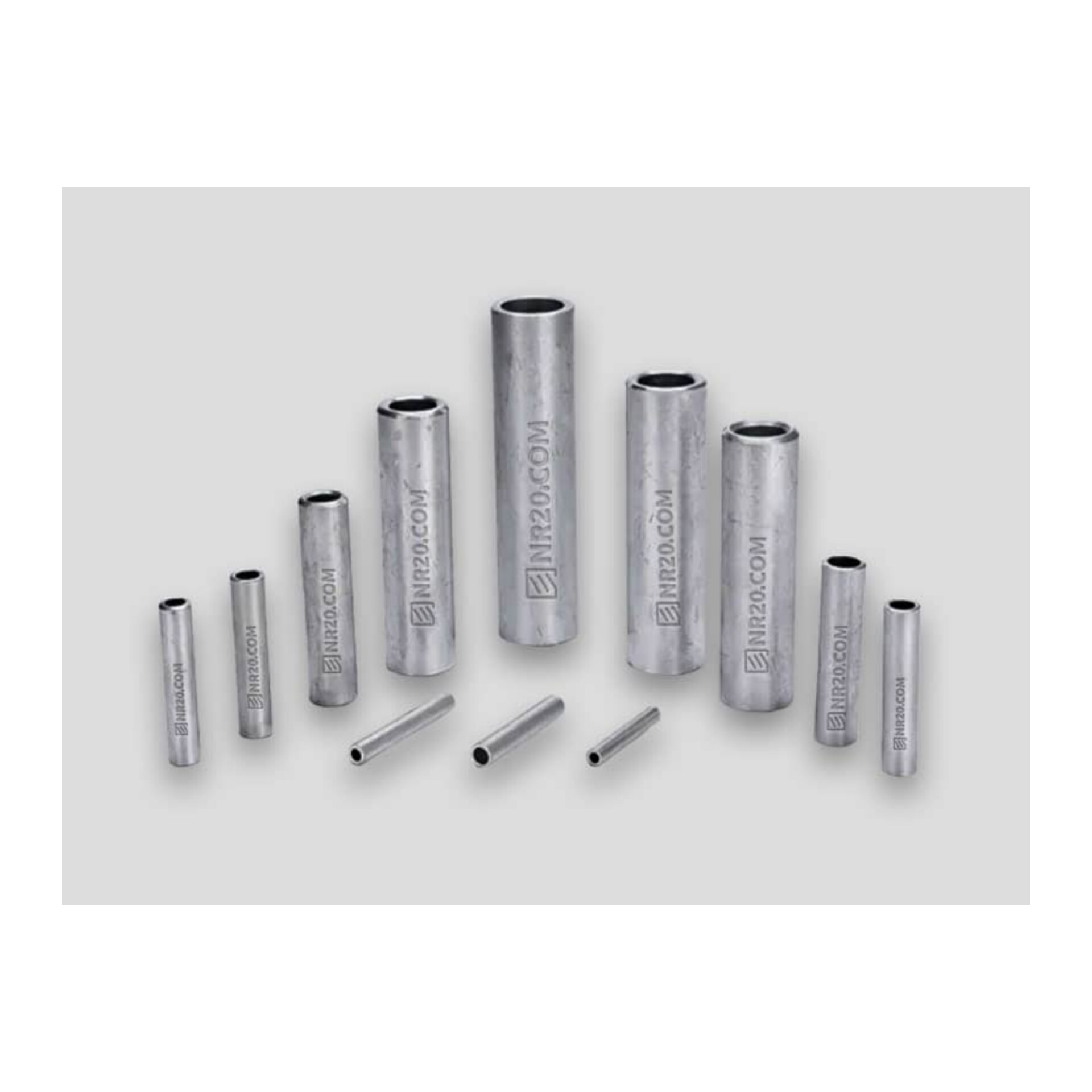

رابط (موف) بی متال کلاته

رابط (موف) بی متال کلاته یکی از انواع گوناگون اتصالات کابل از برند باکیفیت برتر اتصال کلاته می باشد . به طور معمول جریان عبوری از کابل ها بالاتر از سیم های معمولی است و این جریان عبوری متناسب با سایز کابل می باشد. در زمان اتصال کابل به کابل دیگر یا شین ها یا سایر تجهیزات، نیاز است از اتصالات مناسب استفاده شود تا نکات ایمنی به خوبی رعایت شود. عدم رعایت نکات ایمنی باعث به وجود آمدن خطراتی همچون آسیب به تجهیزات، اتصال کوتاه، ذوب شدن سیم ها یا تجهیزات و آتش سوزی می شود.

برای جلوگیری از خطرات ذکر شده باید در انتخاب اتصالات بسیار دقت کرد و نوع مناسب و باکیفیت را اتخاذ نمود . اولین مورد جریان عبوری از کابل می باشد که همانطور که گفته شد با سایز کابل و سیم ارتباط مستقیم دارد. به همین منظور شما باید از اتصال مناسب سایز سیم های خود بهره ببرید. موف استاندارد با سایز مناسب این اطمینان را به شما می دهد که جریان به خوبی از نقطه ی اتصال منتقل شود و از بروز حرارت در نقطه تماس و ایجاد خطر جلوگیری می کند.

مشخصات رابط (موف) بی متال کلاته

برای بررسی بهتر رابط (موف) بی متال کلاته ابتدا بهتر است بدانید که این اتصالات دارای چه مشخصه هایی می باشند. موف ها در تیپ های گوناگون تولید می شود، متداول ترین مدل آن مدل پرسی می باشد که برای محکم کردن سیم در موف یا رابط باید از دستگاه پرس مناسب استفاده کرد. این عمل پرس هم باعث محکم شدن سیم در رابط می شود و هم تضمین کننده برقراری تماس خوب سیم با موف و جریان دهی صحیح بین این دو خواهد بود. موف ها تیپ های دیگری همچون موف لحیمی و موف پیچ خور نیز دارند که در شرایط مختلف نیز امکان بکار گیری آن ها وجود دارد.

اتصالات کابل و سیم با توجه به جنس به سه دسته تقسیم می شوند:

• مسی
• آلومینیوم
• بیمتال (مس و آلومینیوم)

در استفاده از اتصالات باید به جنس متریال دو سر اتصال توجه نمود و با توجه به نیاز انتخاب کرد برای مثال برای سیم مسی باید از کابلشو و اتصالات مسی و برای سیم آلومینیوم از کابلشو و اتصالات آلومینیومی بهره برد. در شرایطی که جنس متریال دو سر اتصال متفاوت باشد باید از اتصالات بیمتال استفاده کرد.

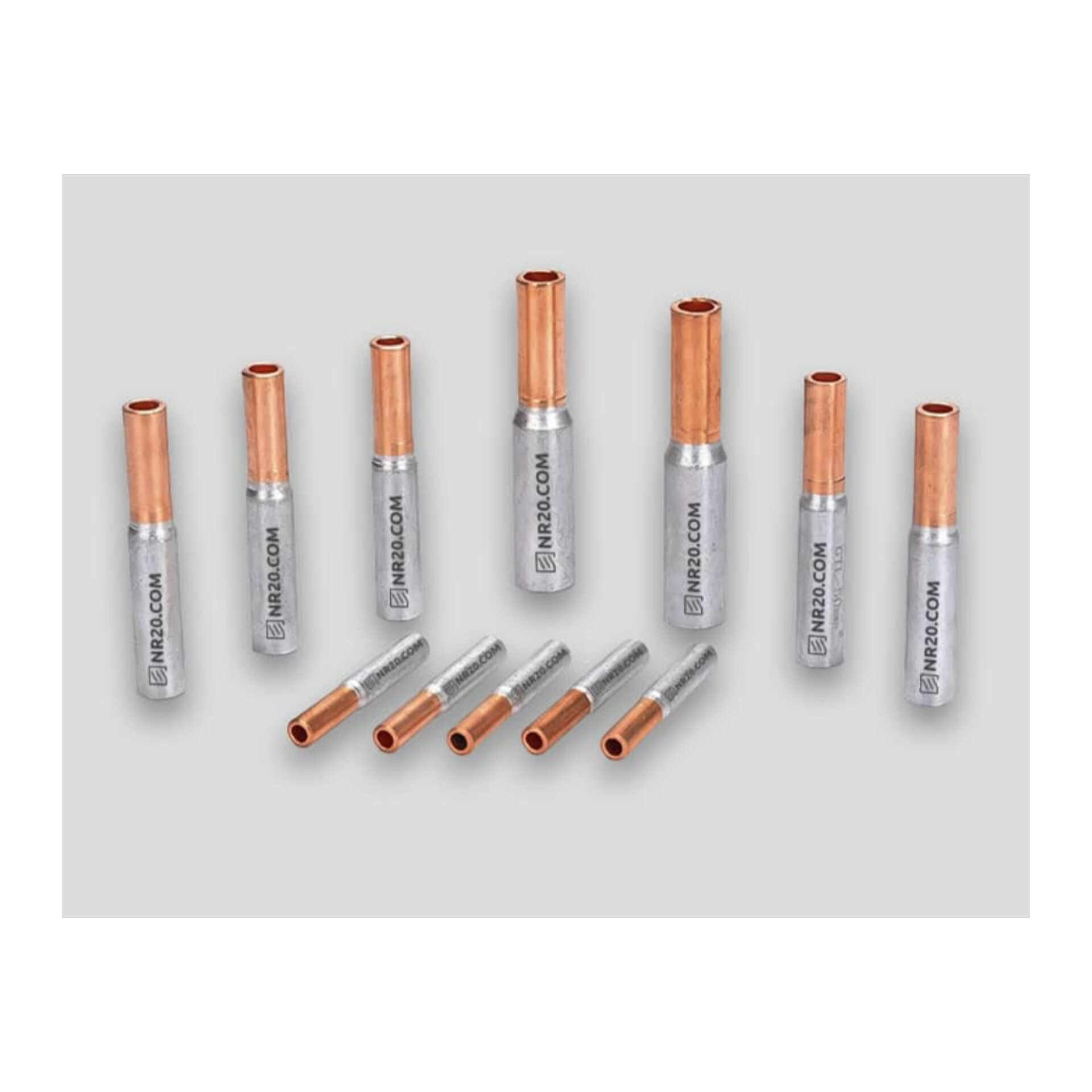

رابط (موف) بی متال کلاته در شرایطی مورد استفاده قرار می گیرد که یک کابل آلومینیوم را بخواهیم به یک کابل مسی متصل کنیم. در این شرایط نیاز به اتصالی است که به صورت استاندارد و ایمن این دو کابل را به هم متصل کند چرا که گفته شد، در مواقعی که بخواهیم دو فلز نا همجنس را به هم متصل کنیم باید موارد استاندارد و ایمنی را رعایت کنیم چون در غیر اینصورت در محل اتصال فعل و انفعالاتی به وجود می آید که می تواند باعث ایجاد حرارت، آتش سوزی و مشکلات دیگر شود.

رابط (موف) آلومینیومی کلاته تولید برند برتر اتصال کلاته  می باشد. این قطعه از مس با خلوص 99.99% (TPC) و آلومینیوم، منطبق بر استاندارد DIN ساخته می شود و در اختیار کاربران عزیز قرار می گیرد.

رابط (موف) مسی کلاته

رابط (موف) مسی کلاته یکی از انواع گوناگون اتصالات کابل از برند باکیفیت برتر اتصال کلاته می باشد . به طور معمول جریان عبوری از کابل ها بالاتر از سیم های معمولی است و این جریان عبوری متناسب با سایز کابل می باشد. در زمان اتصال کابل به کابل دیگر یا شین ها یا سایر تجهیزات، نیاز است از اتصالات مناسب استفاده شود تا نکات ایمنی به خوبی رعایت شود. عدم رعایت نکات ایمنی باعث به وجود آمدن خطراتی همچون آسیب به تجهیزات، اتصال کوتاه، ذوب شدن سیم ها یا تجهیزات و آتش سوزی می شود.

برای جلوگیری از خطرات ذکر شده باید در انتخاب اتصالات بسیار دقت کرد و نوع مناسب و باکیفیت را اتخاذ نمود . اولین مورد جریان عبوری از کابل می باشد که همانطور که گفته شد با سایز کابل و سیم ارتباط مستقیم دارد. به همین منظور شما باید از اتصال مناسب سایز سیم های خود بهره ببرید. موف استاندارد با سایز مناسب این اطمینان را به شما می دهد که جریان به خوبی از نقطه ی اتصال منتقل شود و از بروز حرارت در نقطه تماس و ایجاد خطر جلوگیری می کند.

مشخصات رابط (موف) مسی کلاته

برای بررسی بهتر رابط (موف) مسی کلاته ابتدا بهتر است بدانید که این اتصالات دارای چه مشخصه هایی می باشند. موف ها در تیپ های گوناگون تولید می شود، متداول ترین مدل آن مدل پرسی می باشد که برای محکم کردن سیم در موف یا رابط باید از دستگاه پرس مناسب استفاده کرد. این عمل پرس هم باعث محکم شدن سیم در رابط می شود و هم تضمین کننده برقراری تماس خوب سیم با موف و جریان دهی صحیح بین این دو خواهد بود. موف ها تیپ های دیگری همچون موف لحیمی و موف پیچ خور نیز دارند که در شرایط مختلف نیز امکان بکار گیری آن ها وجود دارد.

اتصالات کابل و سیم با توجه به جنس به سه دسته تقسیم می شوند:

• مسی
• آلومینیوم
• بیمتال (مس و آلومینیوم)

در استفاده از اتصالات باید به جنس متریال دو سر اتصال توجه نمود و با توجه به نیاز انتخاب کرد برای مثال برای سیم مسی باید از کابلشو و اتصالات مسی و برای سیم آلومینیوم از کابلشو و اتصالات آلومینیومی بهره برد. در شرایطی که جنس متریال دو سر اتصال متفاوت باشد باید از اتصالات بیمتال استفاده کرد.

در انتخاب رابط (موف) مسی کلاته تنها مشخصه اصلی سایز دهانه رابط می باشد که مشخص کننده این است که مناسب چه سایز سیمی می باشد.

رابط (موف) مسی کلاته از برند برتر اتصال کلاته (BEK) با آلیاژ TPC و درصد خلوص 99.99% و منطبق بر استاندارد DIN تولید می شود ودر اختیار کابران عزیز قرار می گیرد.
