فیوز کات اوت چیست؟

ترانسفورماتور توزیع نصب شده بر روی برج بخشی جدایی ناپذیر از شبکه برق سربار است و برق گرفته شده را مستقیماً از خط به نقطه کاربر روی زمین منتقل می کند. این ترانسفورماتورها به ویژه در معرض آسیب جریان اضافه ناشی از نوسانات مکرر در خطوط برق هوایی هستند، درست مانند نقاط کاربری که تغذیه می کنند.

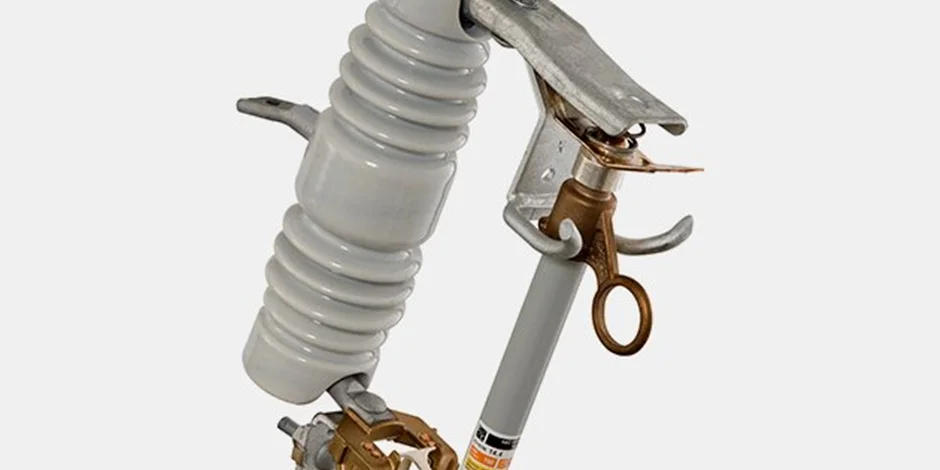

فیوز کات اوت یک وسیله حفاظتی متداول در ترانسفورماتورهای خطوط هوایی است. این نه تنها می تواند از تخریب سنبله های الکتریکی جلوگیری کند بلکه می تواند به عنوان سوئیچ برای جداسازی ترانسفورماتور و شبکه توزیع نیز استفاده شود. عملکرد فیوز همچنین می تواند وضعیت عیب را از فاصله قابل توجهی نشان دهد تا به راحتی و به سرعت عیب را پیدا کند.

اگرچه انواع مختلفی از مفهوم اصلی فیوز کات اوت وجود دارد، اصول اصلی عملکرد همیشه یکسان باقی مانده است. چنین دستگاه هایی معمولاً از یک جفت کنتاکت تشکیل می شوند که توسط عایق های چینی سنگین جدا شده اند . کنتاکت پایینی برای پذیرش انتهای لولایی فیوز لوله ای غیر رسانا طراحی شده است که به فیوز اجازه می دهد آزادانه روی مجموعه تماس بچرخد. طول نگهدارنده فیوز به آن اجازه می دهد تا با مجموعه تماس بالایی تماس پیدا کند و به طور موثر پلی بین این دو را تشکیل دهد. اتصال فیوز از طریق نگهدارنده فیوز روی کنتاکت بالایی ثابت می شود و به کنتاکت بالایی و مجموعه کنتاکت پایینی متصل می شود.

با این ساختار، فیوز را می توان بین مجموعه های تماس بالایی و پایینی متصل کرد تا یک کانال رسانا تشکیل دهد و نگهدارنده فیوز را می توان همزمان بین مجموعه تماس بالایی و پایینی ثابت کرد. برق ورودی از خط هوایی به کنتاکت بالایی و برق خروجی ترانسفورماتور به کنتاکت پایینی متصل می شود. به این ترتیب برق به کنتاکت بالایی تغذیه می شود، از طریق فیوز به کنتاکت پایینی و سپس به ترانسفورماتور متصل می شود. اگر یک موج برق در یک خط هوایی اتفاق بیفتد، اتصال فیوز ذوب می‌شود و به طور موثر منبع تغذیه ترانسفورماتور را قطع می‌کند و به نگهدارنده فیوز اجازه می‌دهد روی لولا خود بچرخد و از کنتاکت بالایی پایین بیاید. اکثر مجموعه های قطع فیوز به صورت افقی یا شیب دار نصب می شوند تا فیوز قهوه ای سقوط کند.

نگهدارنده فیوز جدا شده به یک نشانگر به وضوح قابل مشاهده تبدیل می شود که نشان می دهد فیوز منفجر شده است و پرسنل تعمیر و نگهداری می توانند به سرعت واکنش نشان دهند.

اکثر طرح های قطع فیوز همچنین شامل یک حلقه برنجی است که در قسمت بالایی فیوز، انتهای غیر لولا نصب شده است. این به پرسنل تعمیر و نگهداری اجازه می دهد تا فیوز را به صورت دستی جدا کرده و ترانسفورماتور را در صورت نیاز جدا کنند.
